ວິທີການເຊື່ອມຕໍ່ສາຍ UTP ເຂົ້າຫົວ RJ45

1 year ago

ictkms

1 minute

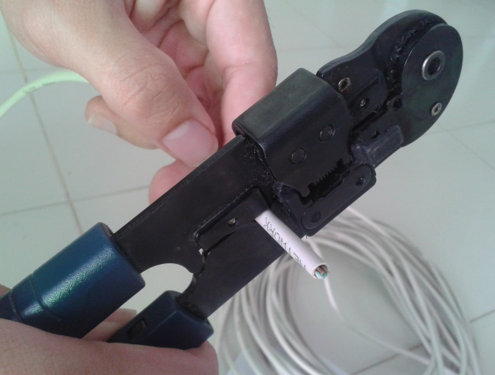

ປອກເປືອກນອກຂອງສາຍອອກ.

ການເຂົ້າຫົວແລນ

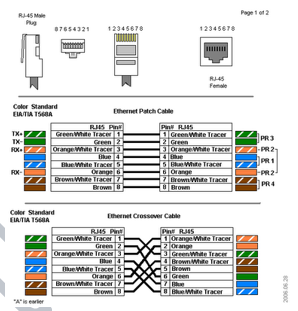

ເຂົ້າໄປໃນຫົວ LAN ສໍາລັບເຮັດສາຍໂດຍກົງ (ສາຍຜ່ານທາງກົງ)

ເຂົ້າສູ່ຫົວ LAN ສໍາລັບເຮັດສາຍຂ້າມ (Crossover Cable)

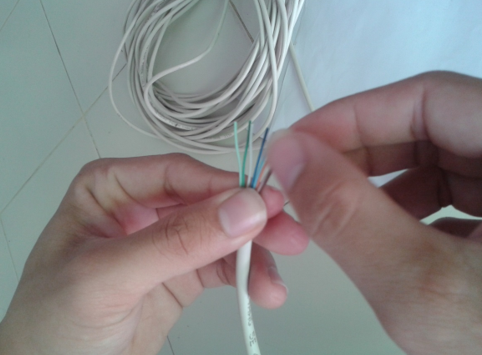

ການຈັດຮຽງແຖວ

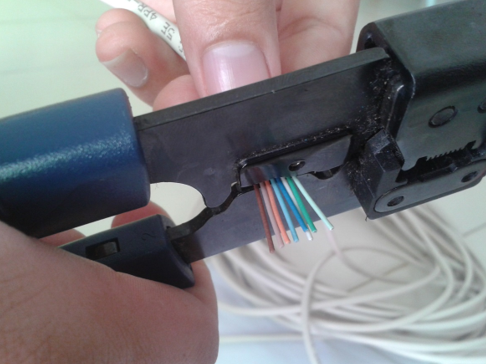

ຕັດປາຍໃຫ້ເທົ່າທຽມກັນ. ປ່ອຍໃຫ້ຍາວປະມານເຄິ່ງຫນຶ່ງນິ້ວ.

ຮູບພາບສະແດງໃຫ້ເຫັນປາຍຂອງສາຍໄຟໄດ້ຖືກຕັດເທົ່າທຽມກັນ.

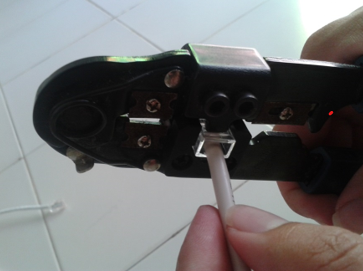

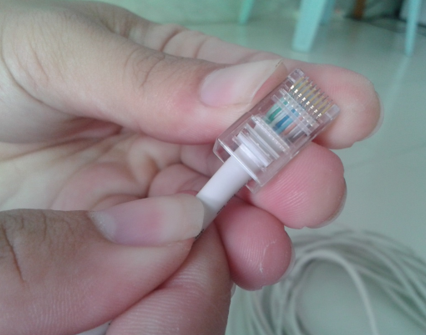

ຫຼັງຈາກຈັດສາຍເຄເບີນແລ້ວ,ໃຫ້ໃສ່ຫົວ RJ-45 ລົງຈົນໝົດ.ບີບດ້ວຍຄີມກົດສາຍແລນ ແລະ ກົດແຫນ້ນ.

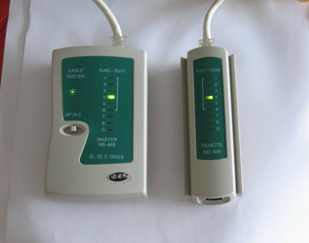

ຫຼັງຈາກສໍາເລັດການເຊື່ອມຕໍ່ຫົວ RJ 45 ກັບສາຍ LAN ເອົາມັນໄປທົດສອບກັບອຸປະກອນວັດແທກສັນຍານ.

ສັງເກດເບິ່ງສັນຍານແສງສະຫວ່າງ ຖ້າເຊື່ອມຕໍ່ໂດຍກົງ, ສັນຍານແສງສະຫວ່າງຈະກົງກັນຢູ່ໃນທຸກ 8 ຊ່ອງ, ຖ້າສັນຍານໄຟຢູ່ໃນຊ່ອງໃດຖືກປ່ຽນຄືນ, ມັນຫມາຍຄວາມວ່າຂ້າງຫນຶ່ງຂອງຫົວ RJ 45 ເຊື່ອມຕໍ່ກັບຫົວທີ່ບໍ່ຖືກຕ້ອງ (ປ່ຽນຫົວ RJ 45). ທີ່ເຊື່ອມຕໍ່ກັບຫົວທີ່ບໍ່ຖືກຕ້ອງຕ້ອງຖືກຕັດອອກ. ຈາກນັ້ນໃສ່ຫົວ RJ 45 ໃໝ່.

ຂຽນໂດຍ: ອາຈານ ຈັນທາໄລ ພຸດທະວັນ

ສູນໄອຊີທີ ພະແນກສຶກສາ ແຂວງ ຊຽງຂວາງ
